DNQ8系列雙電源自動轉換開關（以下簡稱ATS）是PC級ATS（不帶過載和短路保護脫扣器），適用于交流50Hz額定
電壓400V的雙電源配電系統，作為兩路電源轉換之用。在通訊、軍事、消防、醫院、金融、高層樓寓、礦山等單位的重要
設施及冶煉、化工、造紙等企業連續工藝流程不允許間斷供電，因而需采用雙電源供電，以滿足在線電源發生故障（欠壓、
失壓、缺相等）時，由ATS自動迅速地轉換到處于正常狀態的另一路電源繼續向負載供電，確保供電的可靠性。
      使用本系列ATS的配電系統，應在主電路中另外配置適用的過載和短路保護電器，以便對負載和線路及電源設備進行
保護，避免因過載和短路造成損壞和事故。
      DNQ8系列ATS符合：IEC60947-6-1、GB/T14048.11標準。

電器型式、特點和功能：
1、主電路：
① PC級，不具備過載和短路保護；
② 主觸頭二位結構，ATS總是處于一路電源接通而另一路電源斷開的狀態，無中間位置；
③ 電磁操作，轉換速度快，電氣和機械聯鎖可靠；
④ 額定接通和分?jǐn)嗄芰?qiáng)。

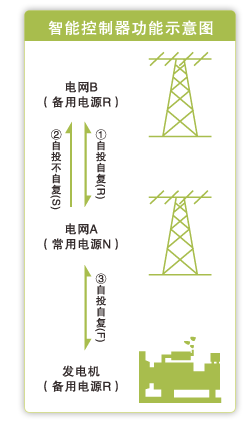

2、智能控制器：
① 按轉換電源類型分：DNK-A型：電網--電網；DNK-B型：電網--發電機。
② 按安裝方式分：
一體式：控制器安裝在ATS的開關本體上（僅限Inm=125A）；
分體式：控制器與ATS開關本體分離，可裝在成套設備柜體面板上，用導線
或用專用電纜（帶插接件）與開關本體進行電氣連接。
3、操作控制、程序和范圍：
① 自投自復主電優先模式：當主電源正常時，由主電源供電；當主電源異
常（失壓、欠壓、過壓或缺相），自動轉換至正常狀態的備用電源；當主電
源恢復正常時，自動轉換至主電源供電；
② 備用電源轉換的可行性：備用電源電壓達到0.85Ue及以上，ATS才能由
異常的主電源轉換至備用電源；
③ 主電源欠壓轉換值≤ 0.7Ue，返回轉換電壓值≥ 0.85Ue；
④ 主電源過壓轉換值≥ 1.3Ue，過電壓返回值≤ 1.15Ue；
⑤ 控制器設有自動/手動控制選擇按鍵，當選擇自動，即為自投自復主電優
先模式。當選擇手動時，可手按鍵強行轉換至任一路電源供電。在控制器不
工作時，可用手柄進行轉換（不帶負載）；
⑥ 選擇DNK-B（電網--發電）型控制器，當主電源異常經延時約3秒輸出發電機組啟動信號；發電電壓≥ 0.85Ue時轉
換至發電機供電。當主電源正常后延時約3秒關閉發電機，轉換至主電源供電。
4、動作時間：ATS固有轉換動作時間≤ 1s；控制器人為延時0~30s可調。

主要技術性能參數：

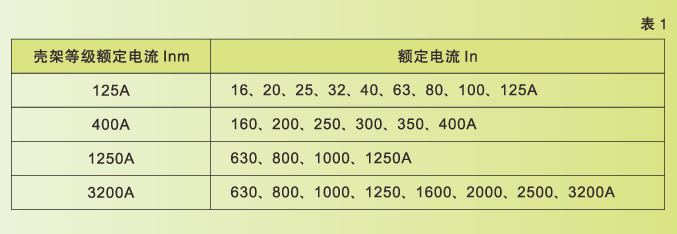

1、殼架等級額定電流Inm和額定電流In見表1：

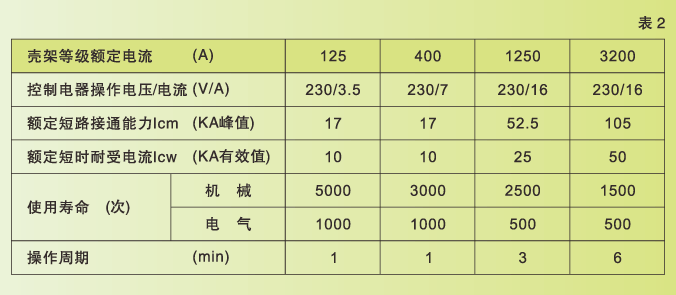

2、電氣性能和使用壽命見表2：
